| carga maxima : | |
|---|---|
| longitud de foque: | |
| altura independiente: | |
| altura máxima de anclaje: | |
| tamaño del mástil: | |
| Cantidad: | |
QTZ40(4808) Grúa torre de construcción Topkits de 4 toneladas
TAVOL
84262000
Descripción del Producto
1-Descripción del producto:
Para proyectos de construcción de tamaño mediano, la grúa torre topkit QTZ40(4808) de 4 toneladas le brinda la confiabilidad de una grúa grande a un costo de minigrúa. Levanta hasta 4 toneladas con un brazo de 48 m y una altura de anclaje de 120 m, con un diseño compacto creativo que es fácil de transportar y rápido de montar en el sitio. La modulación de la velocidad por conversión de frecuencia en los mecanismos de elevación, rotación y trole significa frenado estable, posicionamiento preciso y menos conmoción cerebral: levantamientos más suaves, cargas más seguras. El control PLC con diagnóstico automático de fallas y alarma, además de limitadores de torque, peso, altura, giro y amplitud, mantiene a los operadores protegidos. Obtendrá un levantamiento confiable para su sitio de construcción sin pagar de más: más eficiencia en el trabajo, menos riesgo.
Ventajas principales de la grúa torre Tavol
Acero estructural de alta resistencia
Contenido: Construido con acero premium Q345B/Q355B de alta resistencia. Nuestras secciones de mástil y brazos se someten a rigurosas pruebas de tensión y soldadura robótica, lo que garantiza una estabilidad estructural excepcional y una vida útil más larga en entornos de construcción hostiles.
Sistemas avanzados de control y seguridad
Contenido: Equipado con un sistema de monitoreo de caja negra integrado y limitadores de carga, radio y altura de alta precisión. Nuestro sistema de control intuitivo garantiza movimientos de elevación suaves y seguridad de múltiples niveles para operaciones sin accidentes.
Diseño modular optimizado
Contenido: Presenta secciones de mástil estandarizadas y un diseño de conexión rápida. Esta modularidad reduce los costos de transporte y acorta significativamente el tiempo requerido para la instalación y el desmantelamiento del sitio, maximizando el tiempo de actividad de su proyecto.

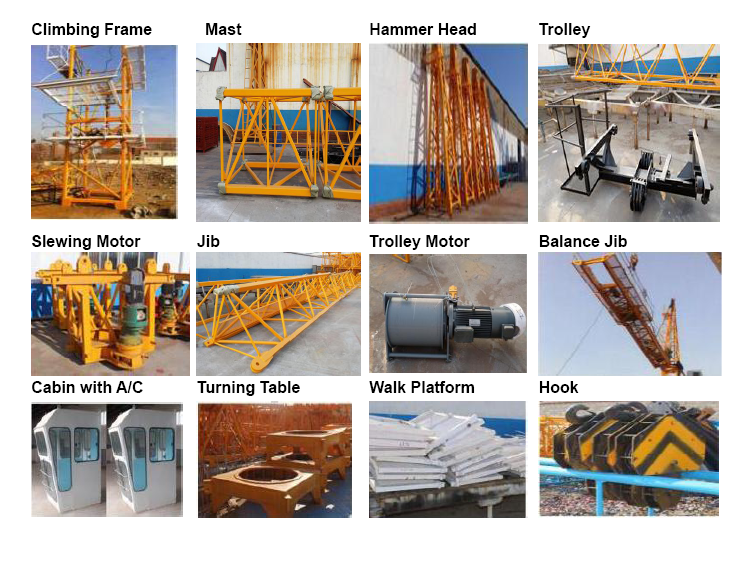

Imágenes de referencia:
2-Especificación
Serie | QTZ40 | |
Modelo estándar | 4808 | |
Máx. levantar carga | 4 toneladas | |
Carga de punta | 0,8 toneladas | |
Altura independiente | 29m | |
Máx. Altura de anclaje | 120m | |
Longitud del foque | 48m | |
Tamaño del mástil | 1,5×1,5×2,2m | |
Mecanismo de elevación | Velocidad de elevación | (a=2)70/35/9m/min (a=4)35/17,5/4,5 m/min |
Motor de elevación | 15/15/4kw | |
Mecanismo de carro | Velocidad del tranvía | 39/26 m/min |
Motor del carro | 1,5/2,2 kw | |
Mecanismo de giro | Velocidad de giro | 0,72 rpm |
Motor de giro | 3,7 kw | |
Mecanismo de elevación | Velocidad de ascenso del gato | 0,4 m/minuto |
Motor de escalada con gato | 4kW | |
Voltaje | 380V/50Hz/3P | |
Cabina de operación de lujo, piezas de Schneider Electric | ||

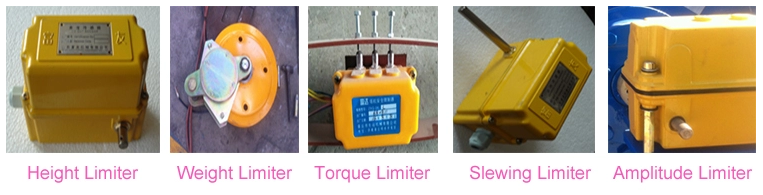

4-Características de seguridad
1 | Limitador de par | Control de par, avisará cuando los pesos de elevación alcancen el 90% del par de elevación nominal. Cuando alcance el 110% del par de elevación nominal, limitará el ascenso y el carro. |
2 | limitador de peso | Controle la capacidad máxima de elevación, el peso de elevación alcance el 40% de la capacidad nominal, limite la elevación a alta velocidad; El peso de elevación alcanza el 110% de la capacidad nominal, limite la elevación. |
3 | Limitador de altura | Controle la posición extrema más baja y más alta del gancho de elevación |
4 | Limitador de giro | Controla el número de giros extremos de giro a izquierda y derecha. |
5 | Limitador de amplitud | Controle la posición límite del carro hacia adentro y hacia afuera |
6 | Protección contra sobrecarga | Si el material supera la capacidad, la grúa dará una advertencia aguda para protegerse. |
7 | Freno de emergencia | Si el personal de operación se encuentra con alguna situación de emergencia, podríamos iniciar el sistema de frenos de emergencia para proteger el tesoro relacionado. |
8 | Método de control | Control de sala o control remoto para evitar lesiones al personal de operación. |
9 | Motor de elevación principal | con protección térmica y protección de divisas |
