Los pasos de instalación para el elevador de cuatro postes

Número Navegar:0     Autor:Ms.Nancy Sales11@tavolgroup.com     publicar Tiempo: 2019-09-18      Origen:motorizado


losInstalaciónStepspara elevador de cuatro postes

1. Trabajo de preparación

1) Prepare las herramientas y accesorios necesarios para la instalación

2) Llene la rueda y las piezas del cojinete con aceite lubricante.

3) Bloquee el resorte anticaída con alambre de hierro.

4) Use el cable de hierro como cable y resérvelo dentro del haz de tierra.

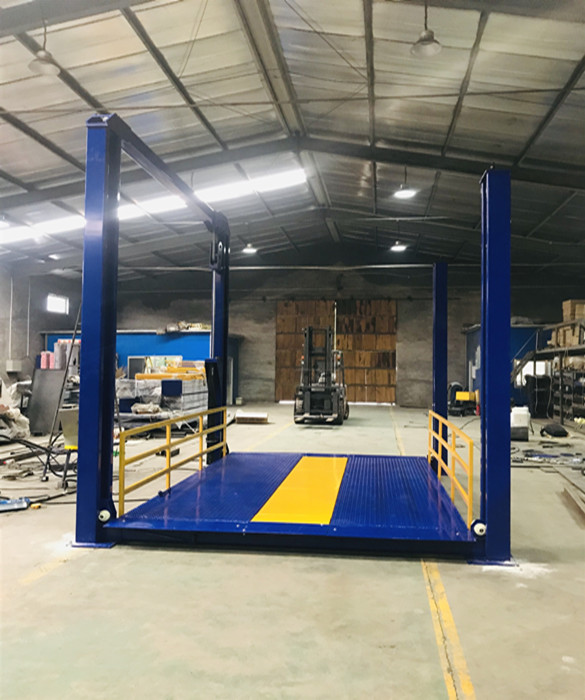

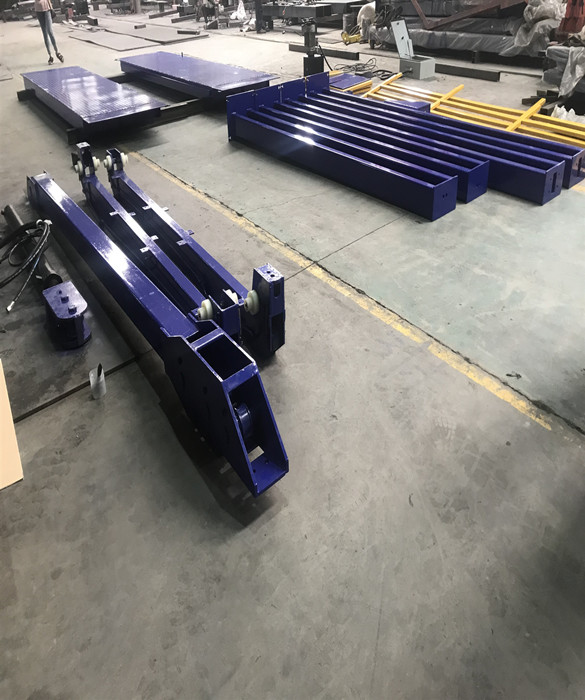

Instalación para elevador de cuatro postes Instalación para elevador de cuatro posr

2) Montaje de plataforma

1) Coloque las dos plataformas en la posición de instalación y la parte inferior se eleva.

2) Coloque una de las vigas inferiores en la parte inferior de la plataforma. Las cuatro esquinas de la plataforma están marcadas con números de serie. La viga inferior tiene el número de serie correspondiente.TEl mismo número está en el mismo lado. Después de encontrar el número de serie correcto, use los tornillos para pasar a través de los tornillos reservados para arreglar.

3) Después de instalar una viga inferior, pase el enlace anticaída en la parte inferior de la plataforma fuera del orificio reservado para la viga a tierra.

4) Luego instale la viga inferior del otro lado, de la misma manera que la primera viga inferior.

5) Después de la instalación de dos placas grandes, instale la placa reservada en el centro de la mesa en la plataforma y fíjelas con tornillos.

6) Instale las placas restantes en la posición media en su lugar.

7) Después de ensamblar la plataforma, use el martillo de línea y el cuadrado para ajustar el espacio entre la plataforma y la pared. Los 3 cm más o menos son los adecuados (Ajuste según las condiciones del sitio).

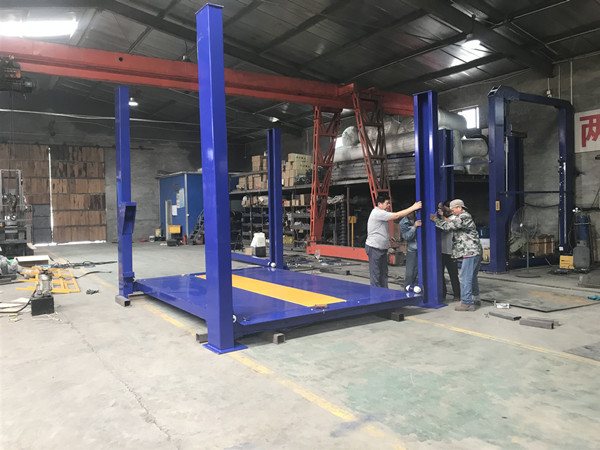

3)Instalación de columna vertical

1) Coloque las cuatro columnas en las cuatro esquinas de la plataforma. Tenga en cuenta que las etiquetas de las cuatro columnas son las mismas que las cuatro esquinas de la tabla.

2) La rueda de nylon está unida con alambre de hierro, y el diámetro del alambre de hierro se usa como un espacio entre la rueda de nylon y la columna.

3) Use un martillo de alambre para ajustar la verticalidad de la columna. Si no es adecuado, use juntas para complementar y corregir.

4) Después de ajustar bien las columnas, fije las columnas al suelo con pernos de expansión.

4)Instalación de TopBeam

1) Use cable de hierro como cable, cable reservado dentro de la viga superior.

2) Fije la viga superior a la parte superior de la columna con un montacargas o polipasto de cadena y fíjela con pernos.

5)Instalación de aceiteCYlinder

1) Instale el cilindro de aceite en el marco de fijación triangular reservado del riel de guía.

2) La parte inferior del cilindro se fija con una tarjeta en forma de U.

3) Fije el bloque de la rueda dentada que coincide con el cilindro en la parte superior del cilindro.

4) Extraiga el cilindro con el polipasto de cadena y fíjelo en la parte superior con alambre de hierro para evitar caídas.

6)Instalación de cadenas

1) En primer lugar, instale las cadenas dentro de las dos columnas de la parte inferior de la viga superior y use el cable de hierro como cable para insertar. La cadena comienza desde un extremo de la viga inferior y pasa a través de la columna, el juego de ruedas de la viga superior y el juego de ruedas del cilindro, luego fija la cadena en la parte inferior de la viga superior. Consulte el dibujo de la traza de la cadena. (El extremo inicial de la viga inferior de la cadena no se fija primero) La otra cadena es similar a esta.

2) Instale las cadenas en los otros dos lados de la columna. Primero, conecte el tornillo fijo de la cadena con la cadena, y luego use tornillos y tuercas para fijarlo a la parte superior de la columna.

3) Tire de la cadena con el cable conductor reservado por la viga inferior a través de la viga inferior y fíjela en el punto fijo en la parte inferior de la columna. La otra cadena es similar a esta.

4) Luego fije el extremo inicial de las vigas inferiores de las dos primeras cadenas a la viga inferior con tornillo y tuerca.

7)Conexiónde estación de bombeo y tubería de aceite

1) Conecte la estación de bombeo con el tubo de aceite y conecte el otro lado del tubo de aceite al cilindro de aceite.

2) Luego, conecte la estación de bombeo a la fuente de alimentación a través de la fuente de alimentación conmutada, y la válvula solenoide se conecta a la fuente de alimentación de 24V.

3) Alimente la estación de bombeo para elevar la plataforma y luego refuerce el punto de fijación bloqueado en la parte inferior de la columna.

4) Retire el alambre de hierro de la rueda de nylon.

5) Ajuste la nivelación de la plataforma aflojando y apretando los tornillos al final de la cadena.

8. Installing del sistema anticaída

1) Conecte las varillas anticaída con el sistema de empuje.

2) Retire el cable de hierro del resorte anticaída para que pueda reiniciarse automáticamente.

3) Instale el dispositivo de reinicio de emergencia manual anticaída.

4) Instale el dispositivo anti-caída del motor de putter eléctrico.

5) Instale el sistema anticaída, verifique el limitador.

9)Instalandodel sistema de control eléctrico

1) Conecte la caja de control eléctrico al límite (la interfaz del enchufe está conectada directamente)

2) Instale el límite fotoeléctrico en la columna.

3) Conecte la fuente de alimentación principal y la válvula solenoide de la estación de bombeo a la caja de control eléctrico.

4) Conecte la fuente de alimentación principal de la fuente de alimentación a la caja de control eléctrico.

5) Opere el equipo hacia arriba y hacia abajo a través de la casilla de llamada.

6) Confirme que todas las partes del equipo estén funcionando normalmente.

10)Fixture de cuerda de alambre

El método de bobinado del cable de alambre es consistente con la cadena, principalmente para efectos de protección.

11. Instalación del bloque anticaída

Opere el equipo para confirmar la posición de nivelación del piso. Preste atención a la posición de la barra de putter anticaída en el interior de la columna y marque, y suelde el bloque anticaída a la posición marcada por la columna. La función principal es evitar caídas y nivelar los pisos.
