Instrucciones de instalación de elevador hidráulico de cuatro postes para automóvil

Número Navegar:0     Autor:Kelly (sls66@tavolgroup.com)     publicar Tiempo: 2019-10-15      Origen:motorizado

Instrucciones de instalación de elevador hidráulico de cuatro postes para automóvil

La plataforma elevadora vertical de cuatro postes se utiliza para transferir el automóvil entre diferentes pisos.El sla altura del duende es de aproximadamente 150-300 mm. Esta plataforma puedeserInstalar en pceden el suelo directamente o hacer un hoyo. Accionamiento hidráulico, funcionamiento estable y operación simple. La operación es fácil y los ascensores funcionan sin problemas. También hay una válvula de bloqueo a prueba de explosión para evitar una caída repentina en caso de emergencia.losSe puede instalar un elevador de cuatro postes para aplicaciones en pisos, interiores o exteriores. Los componentes principales de la máquina incluyen columnas de guía, carro y un mecanismo de accionamiento mecánico o hidráulico.

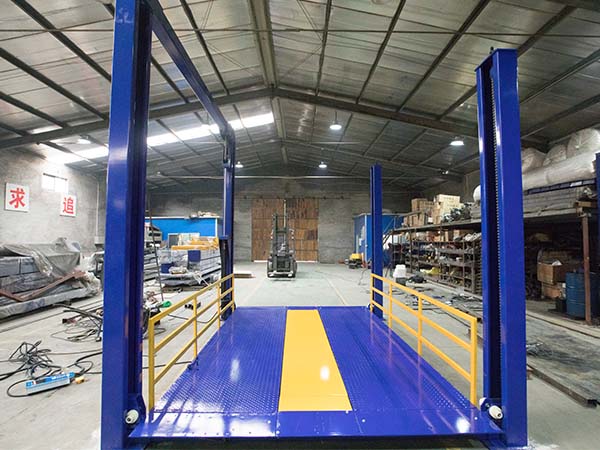

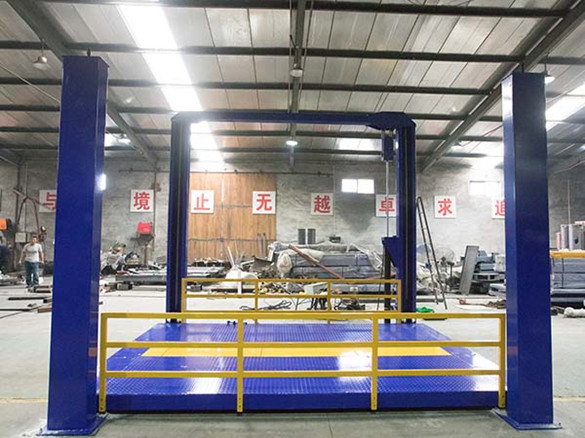

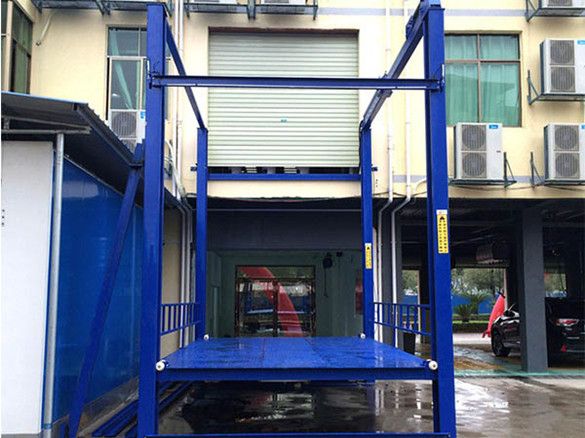

Elevador de coches elevador de automóviles2

Caracteristica principalsde the elevador hidráulico de cuatro postes

1.El elevador hidráulico vertical de cuatro postes para automóviles se puede usar para elevar automóviles con diferentes niveles, adecuados para automóviles que se mueven entre escaleras, desde el sótano hasta el primer piso, al segundo piso o al tercer piso. La operación es fácil y los ascensores funcionan sin problemas. También hay una válvula de bloqueo a prueba de explosión para evitar una caída repentina en caso de emergencia.

2. El sistema de interruptor de límite ayuda a que el elevador de cuatro postes se detenga en una posición precisa.

3.Los cilindros hidráulicos y la manguera están armados con una válvula de bloqueo a prueba de explosión para evitar una caída repentina una vez que se rompe la tubería hidráulica, la plataforma de trabajo bajará lentamente para garantizar la seguridad del automóvil.

4. El botón de emergencia está disponible en cada caja de control, cuando ocurre una emergencia, se puede realizar la parada inmediata.

5)CEl sistema de control adopta el sistema de control del elevador, muy conveniente y seguro.

6.Los productos personalizados se hacen de acuerdo con la solicitud detallada, díganos la capacidad de carga, la altura de elevación y el tamaño de plataforma que necesita, nuestro ingeniero diseñará un elevador adecuado para usted pronto.

Pasos de instalación para el elevador hidráulico de cuatro postes

1)Instale la polea antidesgaste y el impulsor de accionamiento eléctrico en la viga pequeña.

2.Poner tla plataforma en el hoyo, elevado 30-50cm, y coloque las dos vigas pequeñas correspondientes debajo de la plataforma (Hay un punto fijo debajo de la plataforma para montar vigas pequeñas).

Coloque las vigas pequeñas hasta 20 cm, extraiga la junta elevada. (Coloque el lado más pequeño de la viga en el lado grande de la muesca de la plataforma. Rueda de cable unificada hacia afuera)

3)Pon la plataforma en elpozocentrar(El punto central debe tomarse del orificio superior en una línea vertical). Nivele la plataforma después de encontrar el centro (el espacio entre el segundo piso y la entrada de la plataforma es de 3 cm).

4)Coloque la columna del cilindro en la dirección de la marca correspondiente a la plataforma.. La cabeza del triángulo de la columna del cilindro solo puede mirar hacia adentro (como se muestra a continuación).

Una columna con 6 ojales (en el lado superior de la columna) en el mismo lado.

Las otras dos columnas en el lado opuesto.

La apertura de la columna está orientada hacia adentro.

Coloque la viga pequeña en el espacio de la columna. Luego ajuste la columna (el espacio libre entre la columna y la polea antidesgaste de haz pequeño debe estar dentro de 3 mm).

Después del ajuste vertical de la columna, se deben perforar los pernos de anclaje.
5)La columna del cilindro y la misma columna lateral. con 6 agujeros para tornillos(en el lado superior de la columna)están atornillados para asegurar la viga grande

El que tiene la hebilla de la cadena debajo de la viga grande está en la parte superior de la columna del cilindro.

6)Fije el cilindro y coloque la rueda de guía en la parte superior del cilindro.

7)La línea debe instalarse correctamente de acuerdo con el diagrama de cableado

8)Después de que la plataforma se eleva 1.3 metros ,asolo el seguro manual, luego pruebe si el seguro de subida y bajada funciona.

Después de la prueba, eleve la plataforma a 1 metro debajo del segundo piso, reajuste la columna, suelde la columna al fondo después del ajuste

9)Nivelar la plataforma(Ajuste con el tornillo de ajuste de la cadena), eleve la plataforma al segundo piso, luego suelde el bloque de hierro de 1,4 cm de grosor (zapata) en la posición de soporte anticaídas dentro de la columna.

10)Instalar interruptor de límite: después de tel electricoempujadorfue completamente retraído, ajuste la parte delantera y trasera con el tornillo de avance del interruptor de límite, a easegúrese de que ellímiteinterruptor puede ser tocadolaeléctricoempujador cuandototalmente retraído.

11.Instalación de la caja de control eléctrico

11.1 Conectar el cable de alimentación

11.2 Conecte el cable del motor y el cable de la válvula solenoide.

11.3 Después de los pasos 1 y 2, puede usar el control manual para subir y bajar.

11.4 Obtenga la línea correcta y conecte los dispositivos correspondientes.

11.5 Plataforma arribaeléctricoel empujador se extiende, la plataforma bajaeléctricoempujadorse retrae (el método de ajuste es intercambiar los cabezales del hilo)

11.6 Método de instalación del interruptor fotoeléctrico de tres cables: el interruptor de límite de retardo debe instalarse por encima del límite del primer piso y la altura debe ser de aproximadamente 50 cm

11.7 El método de instalación del interruptor fotoeléctrico en el segundo piso es el mismo que en el primer piso, diferente tiempo de retraso.

Los interruptores fotoeléctricos en el tercer y cuarto piso son los mismos que los anteriores.

11.8El interruptor de límite más alto se instala 1 cm por encima del sensor de paso más alto

11.9.El interruptor fotoeléctrico de enganche de enlace descendente se instala a aproximadamente 1,7 metros por encima de cada capa plana

12)IncorrectoLayerCorrection

Pare la plataforma en elfijadopiso cuando se usa un interruptor manual, pero el programa PLC no sabe qué piso.

Como en el segundo piso. Primero bloquee el sensor de paso del segundo piso, luego haga clic en Detener y luego presione el botón dos. (Apague el PLC cuando cambie manualmente. El interruptor manual debe apagarse cuando use el PLC)

13)Comprobar elRelevanteCnovedades despuésDtomando elEelevador

13.1Verifique si la tubería de aceite tiene fugas de aceite(mercancías cargadas) (junta de cilindro, junta de estación de bombeo)

13.2Seguro manualcerraduraSeguro manualliberación, retracción del empujador de la transmisión eléctrica, sobresale el empujador de la impulsión eléctrica,

13.3El seguro manual y eléctrico y cada manguito de conexión deben aceitarse

13.4Si el tornillo del cable está apretado(La tensión del cable y la cadena por encima de la parte superior de la columna y la viga pequeña deben ajustarse, la abrazadera del cable debajo de la columna y la abrazadera del cable por encima de la viga grande deben estar apretados)

13.5El tornillo de ajuste del eslabón de la cadena debe estar sujeto,cdiablos, que los pasadores de chaveta de cada eslabón de la cadena están en su lugar

13.6Si los tornillos de conexión de la columna y la viga grande están apretados

13.7Verifique que las uniones de cada parte eléctrica estén firmes

13.8El personal de campo debe ser experto(El seguro manual debe ser enseñado)

Esta tapa se puede abrir y hay un interruptor dentro. ArribaEsta abierto, abajo está cerca.

Utilice el botón manual debe apagar el interruptor del PLC.

Cualquier necesidad de elevador de automóviles, bienvenido, contáctenos.
